電參數測量 SINCE 1988

8961C2 8961F2

◆ 產品特點

8961C2/8961F2
●主要用于單相、三相發電機組的測量?？蛇M(jìn)行型式試驗、出廠檢測,并生成各種報表。
●上位機軟件功能強大，方便進行數據監測、控制測試過程。

聯系我們

項目/型號	8961C2	8961F2
輸入單元	三相	三相
基本精度	0.2級，± （讀數0.1%+量程0.1%）	0.5級，± （讀數0.4%+量程0.1%）
測量帶寬	5Hz-800Hz	45Hz-65Hz
輸入量程	交流電壓：6.0-600V電流：5mA-5A（可擴展互感器）直流電壓：0.1-100V電流：20mA-20A	電壓：9.0V-600V 電流：5mA-5A（可擴展互感器）
測試參數	電壓U、電流I、頻率f、有功功率P、無功功率Q、視在功率S、功率因數PF、峰值電壓U±PK、峰值電流I±PK、峰值因數CF、電能累計E、諧波失真、諧波成分、效率等	電壓U、電流I、頻率f、有功功率P、功率因數PF、峰值電壓U±PK、峰值電流I±PK、電能累計E、諧波失真、諧波成分等
允許過載	120%輸入量程	120%輸入量程
采樣速率	25000次/秒（3路電壓、3路電流同時采樣）	8000次/秒（3路電壓、3路電流同時采樣）
諧波測量	（20～65）Hz：三相1～128次諧波及總諧波；（65～120）Hz：三相1～64次諧波及總諧波；（120～420）Hz：三相1～32次諧波及總諧波；（420～800）Hz：三相1～16次諧波及總諧波；	1-50次諧波及總諧波、精度等級:B級
顯示方式	5.6寸大屏幕彩色液晶顯示	七窗口 7段LED顯示
顯示更新	1次/秒	1次/秒
通訊接口	標配接口：USB和RS232/485	標配接口：RS232/485
工作環境	溫度(0～40)℃ 濕度(20%～75%)RH 大氣壓 (86～106)kPa	溫度(0～40)℃ 濕度(20%～75%)RH 大氣壓 (86～106)kPa
整機功耗	＜10VA	＜10VA
儀表重量	約4.0Kg	約3.5Kg
整機功耗	＜10VA	＜10VA
工作電源	AC 100V～265V，50/60Hz	AC 100V～265V，50/60Hz DC 100-300V
外形尺寸	寬高深（308186407）mm	寬×高×深（223.5×151.5×384）mm
開孔尺寸	寬高（296166）mm	寬×高（209x128）mm

產品應用

測試功能
測試功能	測量參數
穩態測試	電壓（U:V），電流（I:A），有功功率（P:W）,功率因數（PF）,視在功率（S:VA）,無功功率（Q:Var）, 有功電能（Ep:W·h）, 無功電能（Eq:Var·h）。
波形	全部波形，電壓波形，電流波形，分相波形，波形數據：電壓調制率，電壓峰值Upk，電壓波峰系數Ucf，電壓畸變率，電流峰值Ipk，電流波峰系數Icf。
諧波	電壓總諧波（波形畸變率），電流總諧波；諧波棒形圖，電壓偏離系數；
諧波	電壓電流分次諧波（工頻128次，中頻32次）；電話諧波因數（工頻）。
不平衡度	電壓不平衡度，三相電壓基波數據，零序電壓，負序電壓，正序電壓；
不平衡度	電壓角度，電流角度，相角度；相量圖。
整定測試	電壓整定上升范圍，相對的電壓整定上升范圍；
	電壓整定下降范圍，相對的電壓整定下降范圍；
	頻率整定上升范圍，相對的頻率整定上升范圍；
	頻率整定下降范圍，相對的頻率整定下降范圍。
波動測試	波動電壓最大值，最小值，穩態電壓偏差；
波動測試	波動頻率最大值，最小值，穩態頻率帶。
突加測試	加載時下降的最低瞬時電壓，瞬態電壓偏差，負載增加后的電壓恢復時間；
（加載）	加載時下降的最低瞬時頻率，瞬態頻率偏差，負載增加后的頻率恢復時間。
突卸測試	卸載時上升的最高瞬時電壓，瞬態電壓偏差，負載減少后的電壓恢復時間；
（減載）	卸載時上升的最高瞬時頻率，瞬態頻率偏差，負載減少后的頻率恢復時間。
錄波	三相電壓，三相電流同時錄波。
錄波	四種錄波模式：25600點/秒，12800點/秒， 6400點/秒，3200點/秒。

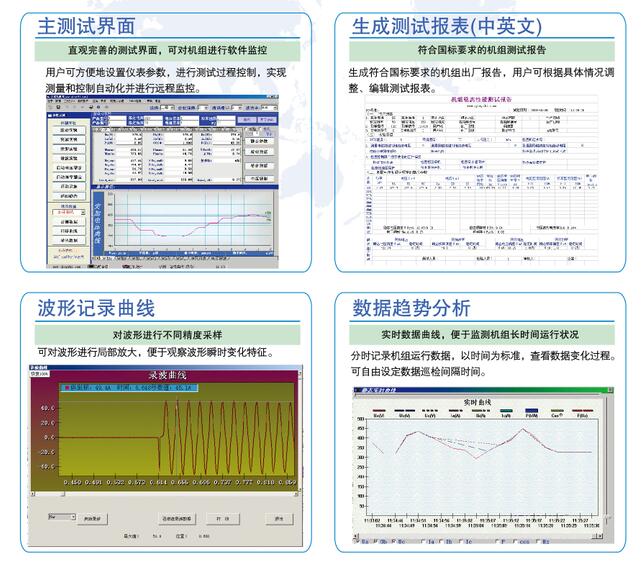

利用計算機對儀器進行控制并觀看數據，并生成國標要求的報表

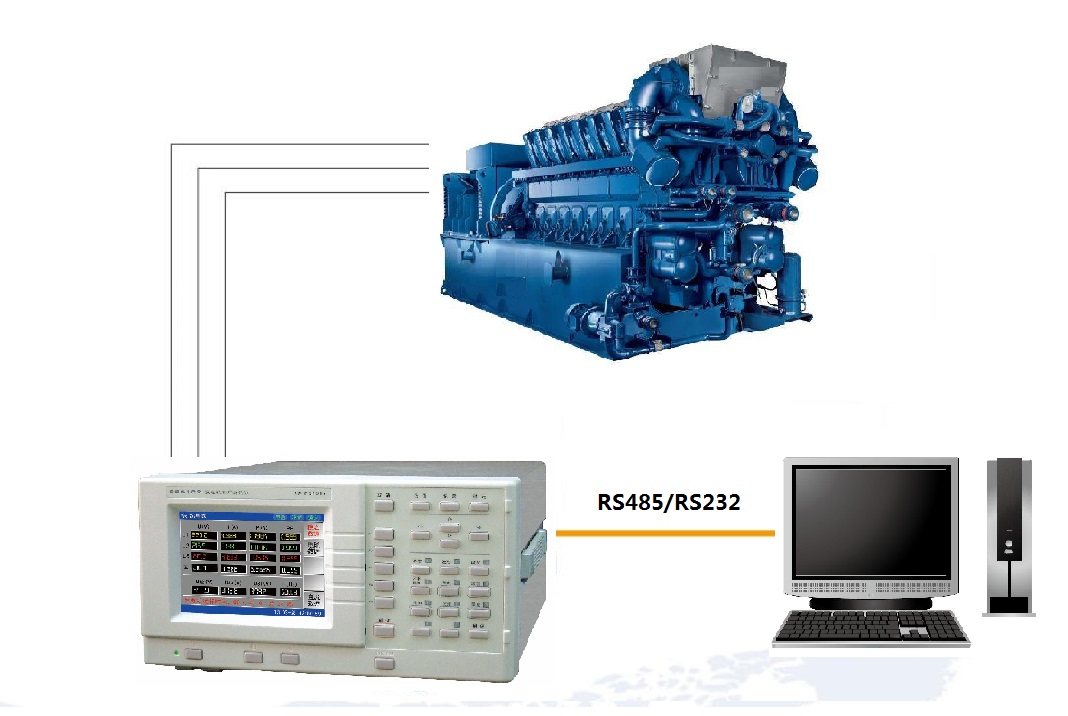

測試系統

具有光電隔離RS485和RS232串口通訊功能, 一臺計算機可以與32臺儀表同時通訊,串口功能強大，不僅可以召測所有穩態參數,還能召測突加、突卸、電壓、電流、頻率曲線,及電壓、電流諧波曲線及諧波含量。與上位計算機配合使用, 臺發電機專用測試儀基本上可以將發電機所有的電參數測量完成。

產品應用行業應用
