電參數測量 SINCE 1988

8710C/8718C

◆ 產品特點

儀表特點
871XC系列數字電參數測試儀采用先進的32位高速處理器和雙路24位AD轉換器，具有高精度寬動態范圍、結構緊湊靈巧等特點，是新一代數字化電參數測量儀器，可以測量有效值電壓、電流有功功率視在功率、無功功率、電能累計、電能計時、頻率功率因數。

聯系我們

項目	8710C	8718C
輸入單元	單相	單相
基本精度	0.1級， ±（讀數0.1%+量程0.1%）	0.1級， ±（讀數0.1%+量程0.1%）
測量帶寬	DC & 45Hz-65Hz	DC & 45Hz-65Hz
輸入量程	電壓：6-600V 電流：0.05mA-0.1A-40A(量程自動切換) （可擴展傳感器）	電壓：6-600V 電流：0.05mA-0.1A-40A(量程自動切換) （可擴展傳感器）
測量參數	電壓U、電流I、頻率f、有功功率P、無功功率Q、視在功率S、功率因數PF等	電壓U、電流I、頻率f、有功功率P、無功功率Q、視在功率S、功率因數PF、積分（功率和電流）、等功能可擴展：諧波失真、諧波成分等其他功能
允許過載	120%倍的電壓、電流量程	120%倍的電壓、電流量程
采樣速率	8000次每秒（24位電壓，電流同時采樣）	8000次每秒（24位電壓，電流同時采樣）
電能累計	無	有
諧波測量	無	可擴展(選配): 2-50次、精度等級:B級（GB/T14549-93附錄D）
顯示方式	四窗口 LED顯示	四窗口 LED顯示
整機功耗	＜10VA	＜10VA
通訊接口	標配接口： RS232/485	標配接口： RS232/485
工作環境	溫度(0～40)℃ 濕度(20%～75%)RH 大氣壓 (86～106)kPa	溫度(0～40)℃ 濕度(20%～75%)RH 大氣壓 (86～106)kPa
儀表重量	約2.8Kg	約2.8Kg
工作電源	AC100V～265V，50/60Hz	AC100V～265V，50/60Hz
外形尺寸	寬×高×深 223.5107.5380	寬×高×深 223.5107.5380
開孔尺寸	寬×高 209*84	寬×高 209*84
注意事項	1、參數給定的量程為默認量程。如需其他測試量程，訂貨時請聲明。 2、擴展功能為選配，非標準配置，用戶訂貨時需時要聲明。 3、特制產品量程和功能，請參考產品標牌和特制說明。 4、產品到貨后如需增加輸入模塊，必須返回工廠改造。請慎重選擇需要的模塊和選件。如果有任何疑問，請與青智公司聯系。

產品應用

家用電器待機功耗與運行功率測量

符合國際標準(IEC62301、能源之星、SPECpower)家電、LED整燈、LED驅動器、手機充電器等測量領域。

8718C功率分析儀小電流測量低至50μA,功率1mW,可滿足家電產品待機狀態的能耗分析。

電磁爐/電熱水器等大電流設備的測試

可直接測量高達40A的大電流,無需使用外部電流傳感器積分模式下的電流量程自動轉換功能，這不但能為用戶提供更精確的測量，還能降低投資成本。電流量程為0.05mA~40A。

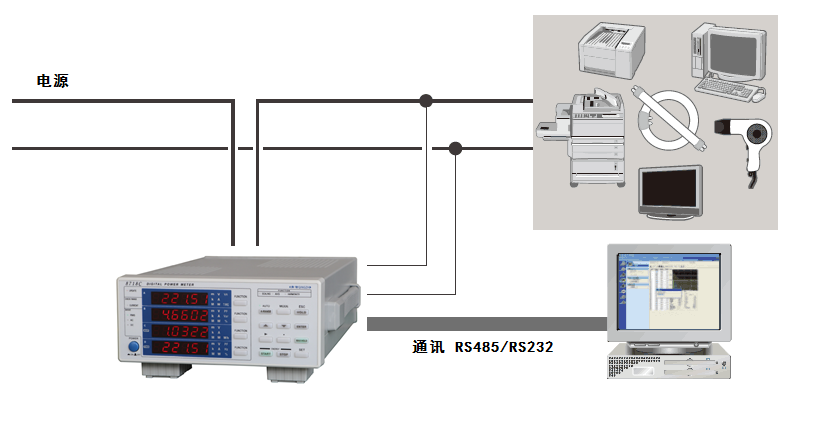

小家電測試示意圖

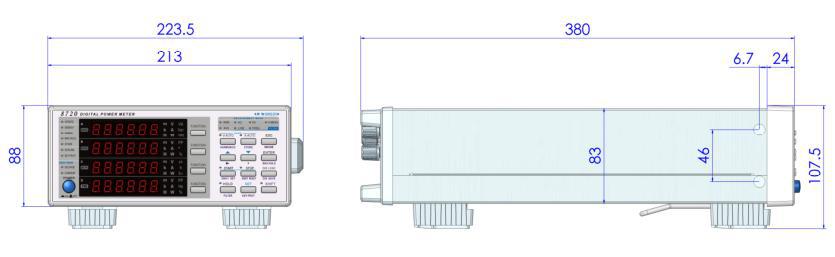

儀表尺寸
