功率轉換器（逆變器）效率精準測量的注意事項——正確設置同步源

隨著儲能技術的進步，功率轉換器（逆變器）的使用也越來越多，在我們的生活中起著將儲存的電能轉換為我們電器所需的電源，起著電能轉換的作用。功率轉換器（逆變器）是采用脈寬調制（PWM）技術，將直流電（DC）轉換為交流電（AC）。轉換效率是功率轉換器（逆變器）的重要技術指標。在測試功率轉換器（逆變器）效率的時候，同步源的選擇起著至關重要的作用。

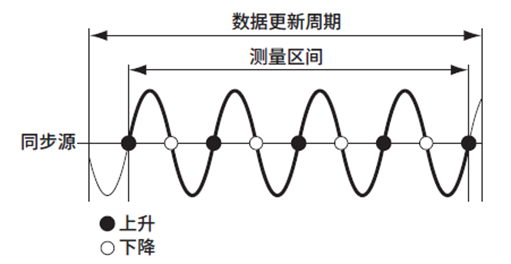

同步源的作用：數據更新的周期內可以參照同步源的輸入信號，在同步源與上升斜率（亦下降斜率）上指定電平交叉的第一點和同步源與上升斜率（亦下降斜率）上指定電平交叉的最后一點之間的數據作為測量區間。如下圖所示：

一般情況下的同步源選擇是輸入通道的電壓或是電流。同步源選擇依據的標準是挑選失真小、輸入電平和頻率都穩定的信號。這樣才可以精確地檢測出同步源信號的周期進而獲得正確的測量值。

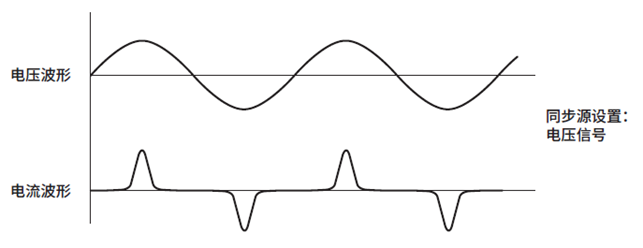

如下圖所示中大家可以看出，電壓波形與電流波形對比后電流波形失真小，因此應要選電壓作為同步源。

源質量不好的情況下，會產生較大的干擾，從而影響電流測量精度降低，導致功率精度以及效率精度的降低。采用8962A1搭配高質量零磁通霍爾傳感器的方式，可以在最大程度上減少外部干擾的影響，進而取得了特別好的測量結果，保證了測試精度。

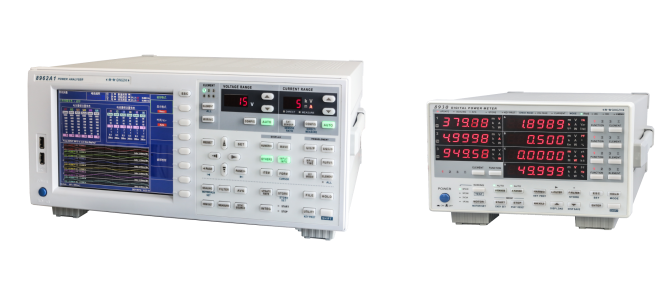

假如我們不確定電壓、電流哪個波形比較好的時候，大家可以利用8962A1功率分析儀的波形顯示觀看電壓電流波形，通過最后的結果挑選合適的同步源。

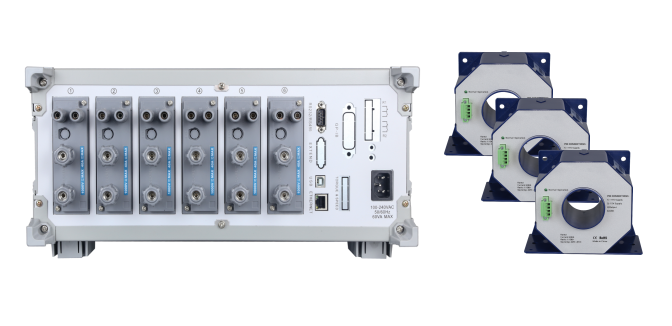

傳感器的選擇：8962A1并不單單限于連接青智的IIT系列零磁通霍爾電流傳感器，對于其他品牌的某些電流傳感器，在符合接入規格的需求下都以連接到8962A1上進行使用。

除了高精度的IIT電流傳感器，8962A1還可以連接常見的電流互感器。8962A1提供了非常好的通用性，使用戶能夠選擇合適的電流傳感器。

上面給大家介紹了同步源的原理和選擇標準，針對功率轉換器應該怎樣進行選擇呢？下面對不同類型的轉換器做個詳細解釋。

01單相輸入和單相輸出的功率轉換器

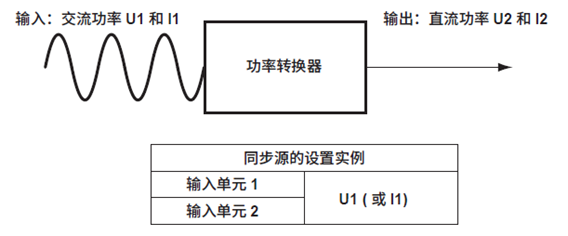

譬如我們使用單元1和單元2測量轉換器的交流和直流信號，需要把單元1單元2設置成交流電源端的電壓（或電流，在依據標準內有介紹），這樣單元1（交流輸入端）和單元2（直流輸出端）的測量周期則會保持一致，這樣能更精確測量輸入和輸出端效率。如下圖所示：

同理可知，功率轉換器為單相直流輸入，單相交流輸出時，應該選擇交流測電壓或電流。如下圖所示：

02單相直流輸入和三相交流輸出的功率轉換器

測量將單相直流轉變?yōu)槿嘟涣鞯脑O(shè)備時，請將效率運算中所有輸入單元的同步源設置成相同信號：交流電端的電壓或電流。

如下圖所示，直流輸入單元1和交流輸出單元2、3的同步源應設為U2（或I2、U3、I3），這樣單元1（直流輸出端）和單元2、3（交流輸出端）的測量周期將保持一致，從而可以更精確地測量輸入和輸出端效率。

03單相交流輸入和三相交流輸出的功率轉換器

進行測量單相交流轉換為三相交流時，應要將輸入單元同步源設定成同一信號，輸出單元的同步源設為同一信號。

譬如單元1接單相交流輸入，同步源應設為U1（或I1），單元2、3同步源應設為U2(或I2、U3、I3)。這時的單相交流輸入和三相交流輸出是不同頻率交流信號，假如把全部的單元設定為相同同步源，輸入信號或輸出信號的測量周期就不是周期的整數倍了。
