太陽能光伏逆變器測試

太陽能發電分為光熱發電和光伏發電。光伏發電是利用半導體界面的光生伏特效應而將光能直接轉變?yōu)殡娔艿囊环N技術。目前中國的光伏發電市場主要用于邊遠地區農村電氣化、通信和工業應用以及太陽能光伏商品，包括太陽能路燈、草坪燈、太陽能交通信號燈，以及太陽能景觀照明燈。由于成本逐年降低，并網分布式光伏發電目前處于快速發展階段。

光伏逆變器是光伏發電系統的核心部分，可將直流電轉化為與電網同頻率，同相位的正炫波交流電，一部分給當?shù)刎?fù)荷供電，剩余電能饋入電網。為了提高光伏發電系統的整體性能，確保光伏逆變器的穩定供電，我司產品與實際用戶使用的方案如下：

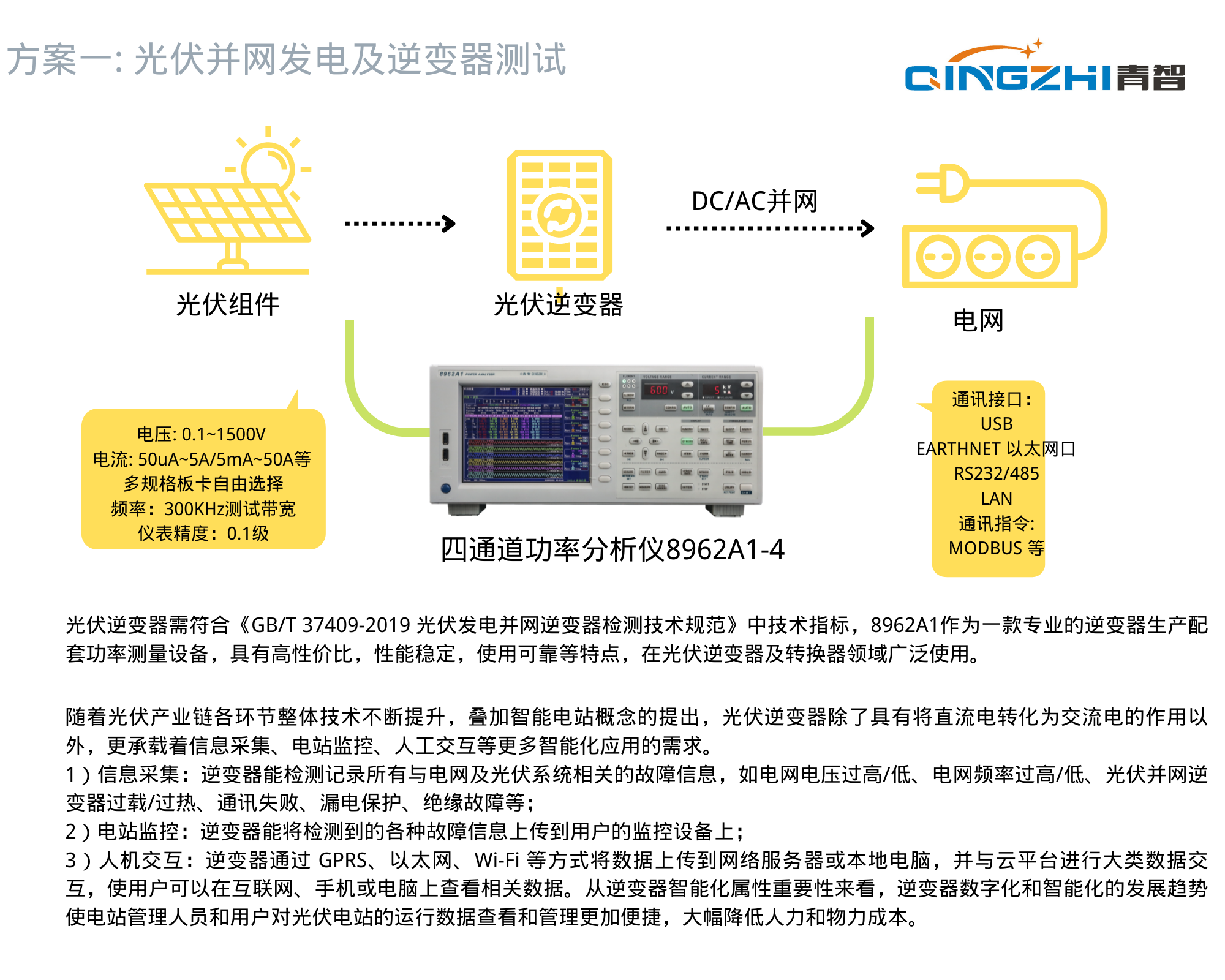

光伏發電并網電能測試

結合NB/T 32008 光伏發電站電能質量檢測標準，8962A1可測量1500V/六通道電壓電流信號，電流可提供多規格板卡選擇，高頻寬，符合多種IEC諧波分析，電網調頻，波形顯示，三相相序，三相不平衡度，可以有效測量針對電能負荷快速存儲評估并網電能。

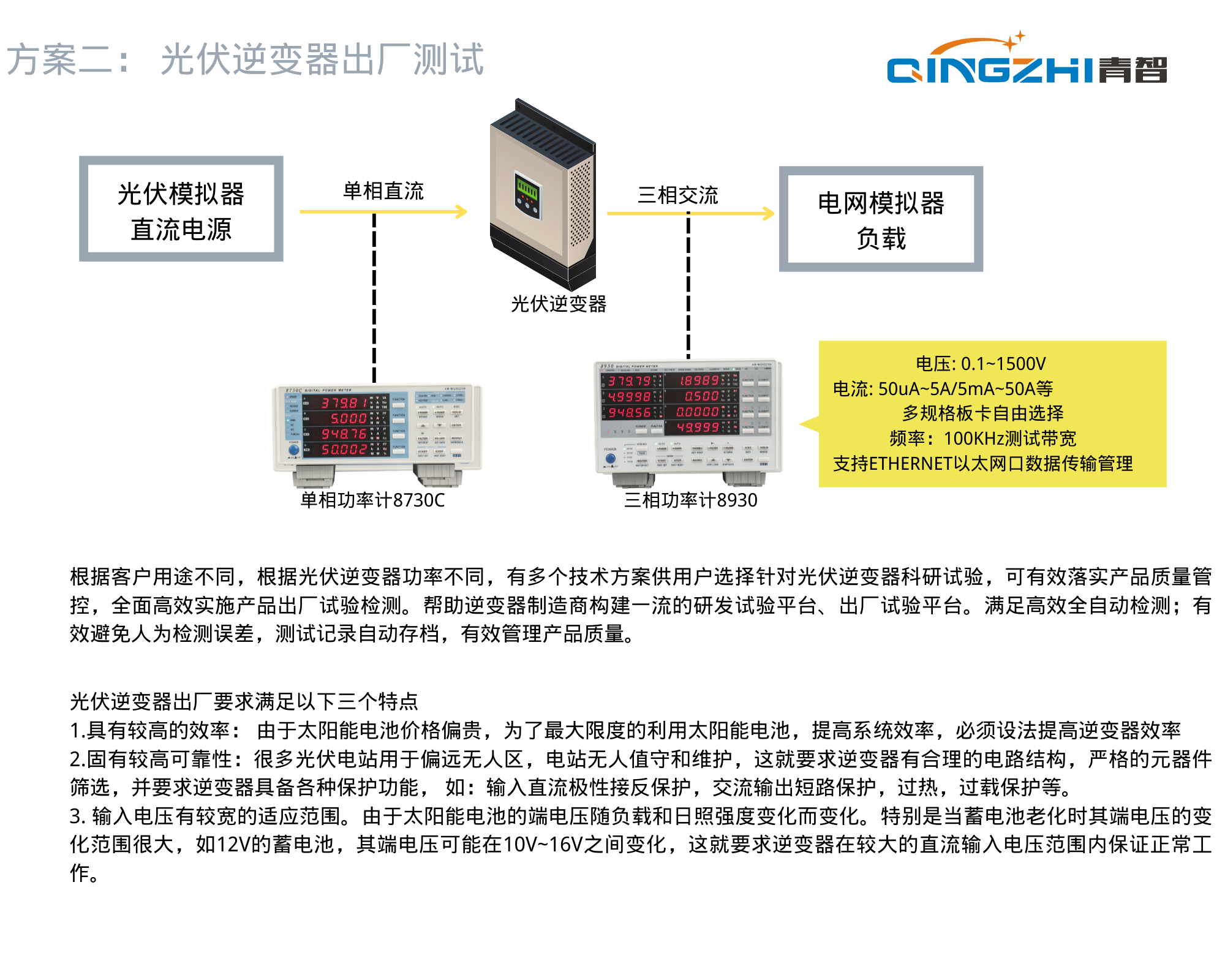

逆變器特性測試：

效率測試：對逆變器輸入輸出端的電壓、電流、功率、效率和功率因數的測試

三相不平衡度：測量接線組的負序分量、負序不平衡度等參數，儀表繪制電壓向量關系

直流分量與諧波關系：儀表按照IEC 標準執行諧波測量，500 次的諧波測量。滿足逆變器輸出電壓電流的直流分量、THD 值、IEC 諧波、間諧波、高次諧波的測試要求。

高/低電壓穿越：低電壓穿越是指逆變器在并網點電壓在一定范圍內跌落的時候，能夠保持并網運行，甚至向電網提供一定的無功功率，避免電網持續跌落造成電網供電癱瘓。高電壓穿越是指電網發生故障引起電壓升高時，在一定的電壓升高范圍和時間間隔內，光伏發電站可保證不脫網連續運行。青智功率分析儀可檢測高/低壓穿越的動態以及并網的情況。

MPPT測試： MPPT控制器能夠?qū)崟r偵測太陽能板的發電電壓，并追蹤最高電壓電流值（VI），使系統以最大功率輸出對蓄電池充電。 電壓越高，通過最大功率，就可以輸出更多的電量，從而提高充電效率。8962A1實時采樣測量到MPPT控制器工作運行輸出最大功率點。

有功/無功功率的調節控制：由于光源的不確定性，8962A1根據國家電網要求需具備有功/ 無功功率調節能力，有效對實時信息進行定時采樣形成歷史數據進行存儲，并將實時數據通過電力調度向主站系統發送。
