電機作為醫療設備、電梯、工業機器人、港口起重機、電動汽車等產品的核心部件，其性能的優劣直接關乎整個系統的穩定和安全。青智儀器為電機行業提供專業解決方案，助力電機技術穩步發展。

對于三相異步電機來說,最重要的試驗項目之一就是堵轉。如果電機堵轉，定子中就不能產生反向感應電流，即作用在繞組線圈上的電壓大大增加，即輸入電壓，因此繞組中的電流大大增加。此時電機功率因數極小，堵轉電流迅速增大。根據電機容量和加工工藝的不同，堵轉電流可達額定電流的5-12倍。因此，如果堵轉時間過長，電機會被燒毀。為防止轉子堵轉造成嚴重?fù)p壞，電動機一般應裝有過流保護裝置。當電機通電啟動后長時間不能轉動時，電流不能降低。過流保護裝置應能及時使電機的電源開關跳閘，以保護電機。測試過程對于新電機的開發是必不可少的，對于電機的出廠測試，堵轉測試尤為重要。

堵轉試驗是測量額定電壓下的堵轉電流Ik、堵轉轉矩Tk和堵轉損耗Pk。對于三相異步電動機，還可以同時測量堵轉電流、堵轉轉矩以及堵轉輸入功率與輸入電壓的關系曲線，即堵轉特性曲線。通過分析，可以反映定轉子繞組和定轉子構成的磁路的合理性和一些質量問題?？蔀楦倪M(jìn)設計和工藝提供相關測量數據，為查找電機故障原因和確定維修內容提供幫助。

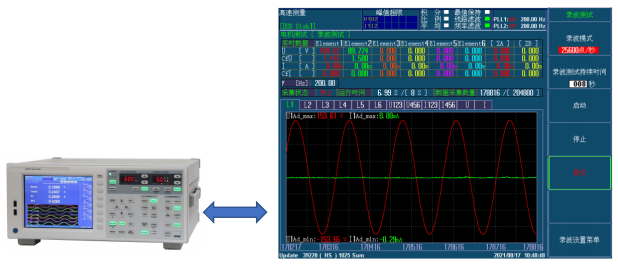

青智8962A1功率分析儀

堵轉試驗分為常規堵轉試驗和國標堵轉試驗。傳統的堵轉測試是一種易于使用且自愿的解決方案，已經過市場測試，具有工藝簡單、成本低的特點。設備準備好后，對被測電機施加額定電壓，使其空載運行。待運行穩定后，加載電機，逐漸增加負載，直至被測電機轉速下降并堵轉;或使用MPT電機測試系統為客戶定制的堵轉轉子直接鎖緊電機，然后對電機施加額定電壓。在電機停止的短時間內，利用高速、高精度青智8962A1功率分析儀采集被測電機的轉矩、電壓、電流等數據，計算出電機的實測和計算參數，通過功率分析儀和工控機在屏幕上顯示和存儲，存儲的數據可以方便地導出和打印，極大地方便了電機堵轉數據的分析。由于采用了高速高精度的8962A1，整個堵轉測試過程所需的時間可以非常短，完美保護電機，防止電機燒毀。
